摘要：工業(yè)廢鹽所含的有機(jī)物充分去除后，經(jīng)精制、蒸發(fā)濃縮過程可回收高品質(zhì)的工業(yè)鹽，實(shí)現(xiàn)廢鹽的資源綜合利用。文章介紹一種熱解焚燒去除廢鹽中有機(jī)物的方法。分析了多個不同來源廢鹽的有機(jī)物含量，根據(jù)廢鹽的含水率采取不同的預(yù)處理方式以及確定輔料的選擇添加原則。控制不同的焚燒溫度進(jìn)行試驗(yàn)，對比不同試驗(yàn)溫度下的有機(jī)物去除效果，綜合比較提出了最優(yōu)的試驗(yàn)條件及控制參數(shù)。



引言



化工行業(yè)作為我國工業(yè)的重要組成部分，近些年來發(fā)展迅猛，與此同時，繁雜化工產(chǎn)品的生產(chǎn)過程中，產(chǎn)生了大量工業(yè)廢鹽，該類廢鹽主要成分為氯化鈉，同時含有硫酸鹽、磷酸鹽、硝酸鹽等雜質(zhì)鹽，以及一定量的水分；此外，廢鹽還含有大量的、成分復(fù)雜的難去除有機(jī)物，易釋放出強(qiáng)烈的刺激性氣味，通常被要求作為危險廢物進(jìn)入剛性填埋場進(jìn)行填埋處置，而受制于成本、技術(shù)等原因，大部分廢鹽未得到有效處置，對生態(tài)環(huán)境帶來巨大隱患。



目前，對廢鹽中有機(jī)物的消除方法包括鹽水焚燒、化學(xué)氧化法、高溫分解法等，其中以高溫方式較為徹底有效，適應(yīng)范圍廣。文章介紹一種高溫處理方法，能夠有效去除廢鹽中的有機(jī)物，熱解焚燒后的鹽渣再經(jīng)過精制、蒸發(fā)等可回收高品質(zhì)的工業(yè)鹽，實(shí)現(xiàn)資源化利用。該方法不同于其它高溫處理方法，是一種低能耗、低成本的處理方法，可有效解決當(dāng)前的廢鹽處置難的問題。



一、廢鹽熱解焚燒技術(shù)



目前，高溫去除有機(jī)物的機(jī)理就是利用有機(jī)物的熱不穩(wěn)定性，在外界高溫條件下，當(dāng)溫度達(dá)到有機(jī)物的沸點(diǎn)或分解溫度時，發(fā)生一系列復(fù)雜的物理化學(xué)反應(yīng)，實(shí)現(xiàn)有機(jī)物裂解成小分子氣體析出的過程，從而降低了廢鹽中的有機(jī)物含量。



文章介紹的熱解焚燒技術(shù)，與其它高溫?zé)峤饣蚍贌椒ú煌U鹽和輔料經(jīng)預(yù)處理后，按一定的料層厚度布料于熱解焚燒裝置中，通過設(shè)定一定的點(diǎn)火溫度，在一定的點(diǎn)火時間下完成鹽球混合料層的點(diǎn)火；經(jīng)點(diǎn)火后，燃燒從料層的表層開始進(jìn)行，在抽風(fēng)作用下燃燒層逐漸向下移動，直至料層底部完成全部料層的燃燒。熱解焚燒過程中的焚燒溫度和焚燒時間，通過控制輔料的添加比例及抽風(fēng)風(fēng)機(jī)的頻率調(diào)節(jié)。



熱解焚燒技術(shù)具有以下技術(shù)優(yōu)勢和特點(diǎn)：在熱解焚燒過程中，下層濕物料可以被上層物料熱解的高溫?zé)煔忸A(yù)熱、干燥及預(yù)熱解；熱利用效率高、能耗低；廢鹽不易與設(shè)備發(fā)生粘附結(jié)塊。



二、試驗(yàn)研究



1、試驗(yàn)材料

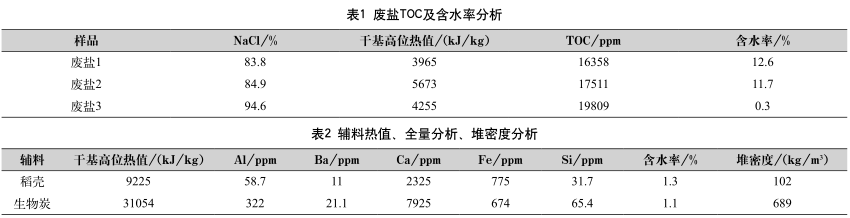

試驗(yàn)用的廢鹽取自重慶、四川三個不同企業(yè)的廢鹽(見圖1)，從表觀上看，廢鹽1呈細(xì)小顆粒狀，較濕潤；廢鹽2、廢鹽3呈細(xì)粉狀，較干燥。三種廢鹽主要成分均為nacl，有機(jī)物含量均小于2%(以toc表征)，且熱值低，具體分析結(jié)果如表1所示。試驗(yàn)輔料分別選擇了稻殼和生物質(zhì)炭，兩種物料的熱值分析、全量分析及堆密度分析結(jié)果表2所示。從兩種輔料的分析結(jié)果來看，稻殼的熱值及堆密度均較生物炭低，兩種輔料中ca、fe、ba等元素的含量均較低。







2、試驗(yàn)設(shè)備、儀器

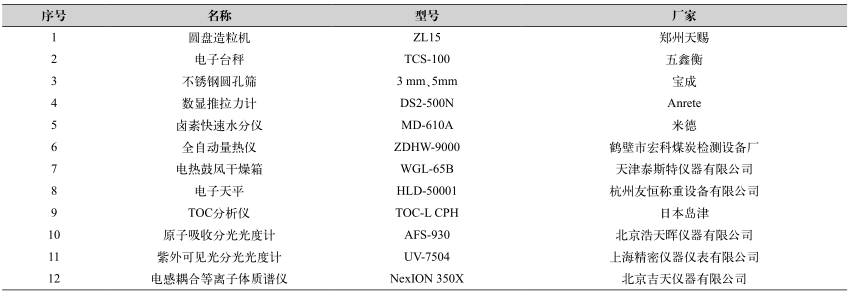

廢鹽的熱解焚燒試驗(yàn)采用改進(jìn)后的燒結(jié)杯作為模擬試驗(yàn)設(shè)備，試驗(yàn)過程中使用的其它主要設(shè)備及儀器如表3所示。





3、試驗(yàn)過程



三種不同來源的廢鹽用圓盤造粒機(jī)進(jìn)行制取鹽球，造好的鹽球用3mm、5mm的不銹鋼圓孔篩進(jìn)行篩分，篩取得到5mm篩下、3mm篩上的鹽球。根據(jù)三種廢鹽以及輔料的熱值、含水率、熱值情況，將三種廢鹽球分別與稻殼、生物炭進(jìn)行配混，配混好的鹽球混合料分別在模擬熱解焚燒裝置中進(jìn)行熱解焚燒。熱解焚燒時，保持各組試驗(yàn)的料層厚度、點(diǎn)火溫度、點(diǎn)火時間、點(diǎn)火料層負(fù)壓、熱解焚燒料層負(fù)壓一致。熱解焚燒完成后，鹽球渣經(jīng)抽風(fēng)冷卻至室溫后取出，并分析熱解焚燒后鹽渣中的toc含量。



4、結(jié)果與討論



4.1、廢鹽的成球性能研究



三種廢鹽通過圓盤造粒機(jī)制成了鹽球，從表觀上看得到的球粒形狀基本規(guī)則，呈球形或橢球形，如圖2所示。試驗(yàn)過程發(fā)現(xiàn)，廢鹽1較難成球，廢鹽2、廢鹽3成球性相對較好，且廢鹽1制得的鹽球，其抗壓性能較差，最大抗壓強(qiáng)度僅達(dá)1.5n/個，而廢鹽2、廢鹽3制得的鹽球抗壓強(qiáng)度最大可達(dá)到4n/個，總體來講，三種廢鹽的成球性都比較差，原因可能是廢鹽的粒度較粗，有機(jī)雜質(zhì)的含量較低無法有效提高鹽的成球性。





4.2、熱解焚燒研究



將經(jīng)過預(yù)處理后的廢鹽樣品，分別添加稻殼和生物質(zhì)炭進(jìn)行熱解焚燒試驗(yàn)，熱解焚燒試驗(yàn)結(jié)果如表4所示。





通過表4對比分析，結(jié)合焚燒試驗(yàn)過程現(xiàn)象可以發(fā)現(xiàn)：三種廢鹽與生物炭進(jìn)行熱解焚燒試驗(yàn)時，由于料層的上部分鹽會熔融成塊，導(dǎo)致料層不透氣，最終熱解焚燒無法持續(xù)進(jìn)行，這可能是由于生物炭熱值高、堆密度大，在熱解焚燒過程中廢鹽球料層縫隙中的生物炭的燃燒會導(dǎo)致局部溫度，超過鹽熔點(diǎn)從而使廢鹽球表面熔融連接成塊，封閉料層縫隙，最終使料層完全喪失透氣性，熱解焚燒終止。



三種廢鹽與稻殼的進(jìn)行熱解焚燒時，料層都能燒透，但都存在局部結(jié)塊情況。由于稻殼熱值較低、堆密度小，在燃燒放熱時，廢鹽球受熱溫度更溫和均勻，不會產(chǎn)生局部過熱情況，而且稻殼蓬松、有彈性的特點(diǎn)，能起到很好的骨架支撐作用，保證整個熱解焚燒過程中料層的透氣性良好，熱解焚燒徹底。試驗(yàn)過程中產(chǎn)生的局部結(jié)塊可能與混料均勻程度有關(guān)。



4.3、有機(jī)物去除效率研究三種廢鹽分別造球后，分別添加5%、8%、10%的稻殼進(jìn)行熱解焚燒試驗(yàn)，對熱解焚燒的鹽分別取樣并分析其toc殘留量，相關(guān)結(jié)果如表5所示。





根據(jù)上表分析，隨著稻殼比例的增加，熱解焚燒過程中，料層溫度均有提高。從廢鹽殘留去除效率來看，toc去除率均達(dá)到98.5%以上，toc含量最高未超過200ppm，說明三種廢鹽在5%、8%、10%的稻殼添加量情況下，均能達(dá)到較好的有機(jī)物去除效果，熱解焚燒后的廢鹽經(jīng)簡單除雜，品質(zhì)基本能滿足企業(yè)循環(huán)使用的要求，如果采用精制提純進(jìn)行較深度的處理可達(dá)到工業(yè)鹽優(yōu)級品質(zhì)要求。



結(jié)合有機(jī)物去除效率和焚燒過程效果來看，稻殼添加比例控制在8%-10%是較為合適的，采用該范圍比例，廢鹽熱解焚燒溫度可達(dá)600-650℃，可有效使廢鹽中的大分子有機(jī)物被分解而去除，同時又能控制局部熔融結(jié)塊問題。



三、結(jié)語



(1)不同來源的廢鹽，其性質(zhì)差異較大，在實(shí)際工藝設(shè)計(jì)，應(yīng)當(dāng)綜合考慮廢鹽預(yù)處理方式，含水率較高、顆粒較粗的的可直接配伍后進(jìn)行熱解焚燒處置，含水率低、粉狀的廢鹽可先制成粒徑為3-4mm的小球后再進(jìn)行處置。



(2)廢鹽熔點(diǎn)較低，輔料應(yīng)選用低熱值、堆密度小的燃料，但需考慮選用的輔料應(yīng)減少不必要雜質(zhì)的帶入。



(3)不同來源的廢鹽經(jīng)預(yù)處理后，添加8%-10%左右的的稻殼，焚燒溫度控制在600-650℃的效果顯著。焚燒渣質(zhì)量能夠滿足企業(yè)自循環(huán)使用和精制提純制工業(yè)鹽的品質(zhì)要求。



文章來源：46危廢網(wǎng)



2022上海國際環(huán)保展將于6月8-10日在上海國家會展中心隆重拉開帷幕。本屆展會展示面積將達(dá)17萬平米，匯聚超2,000家品牌展商。展示范圍涵蓋綜合治理、水、大氣、智慧環(huán)保、環(huán)境監(jiān)測、資源再生、土壤、噪聲8大環(huán)境污染治理領(lǐng)域。
